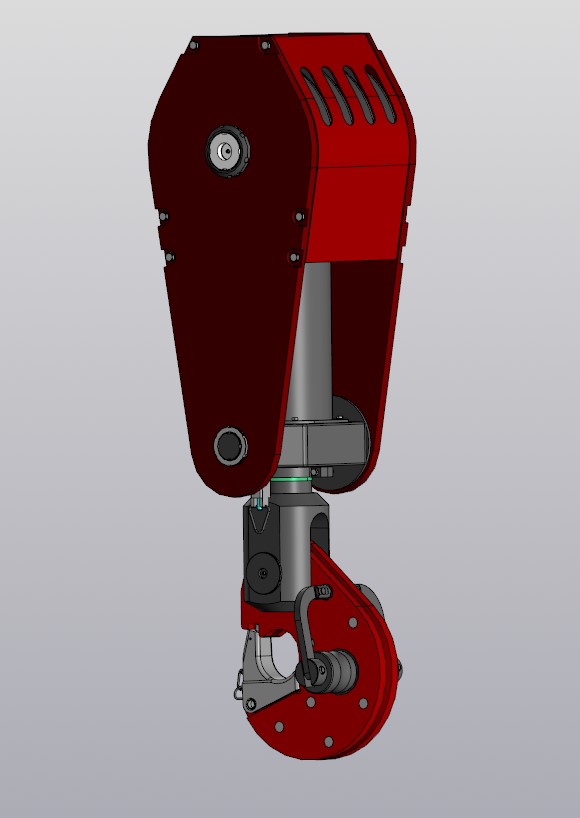

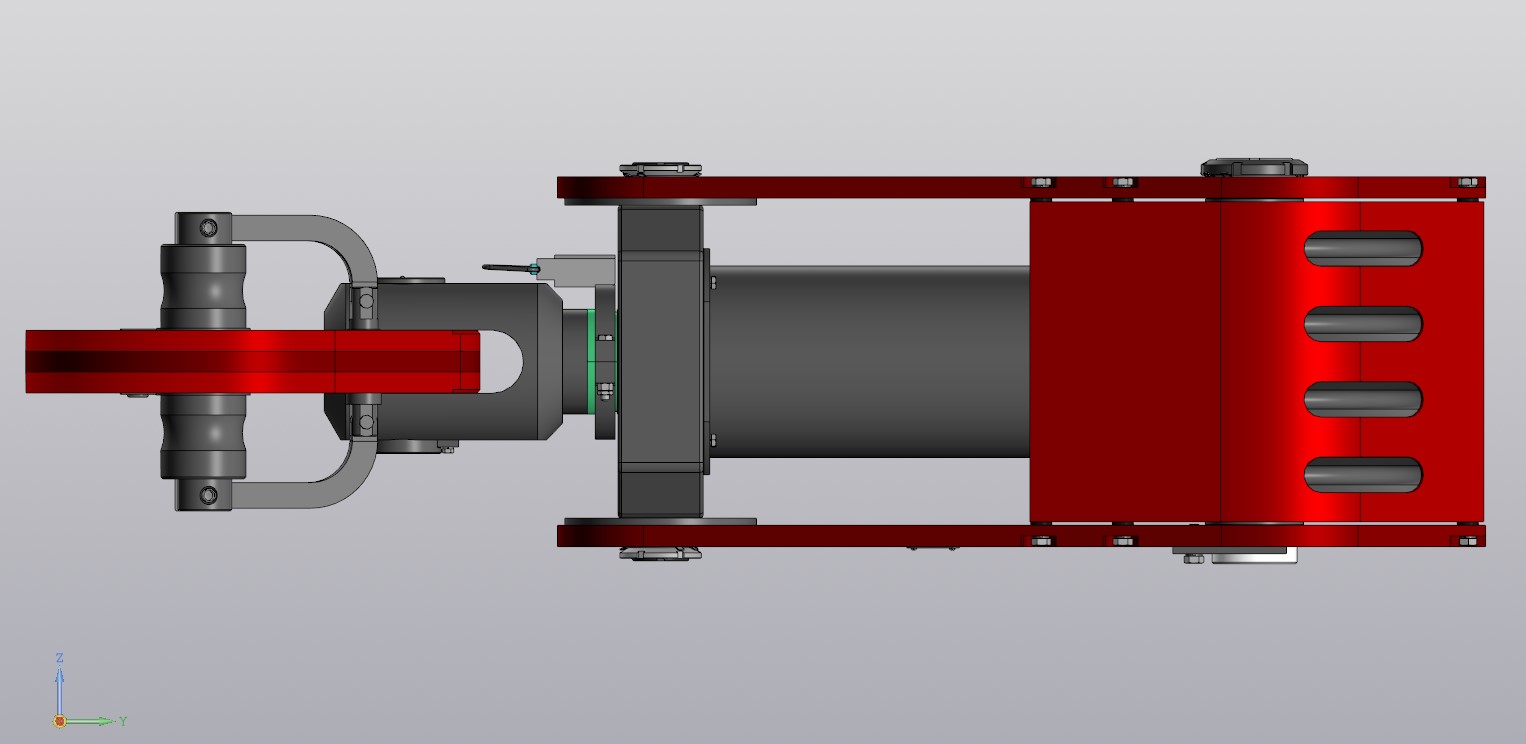

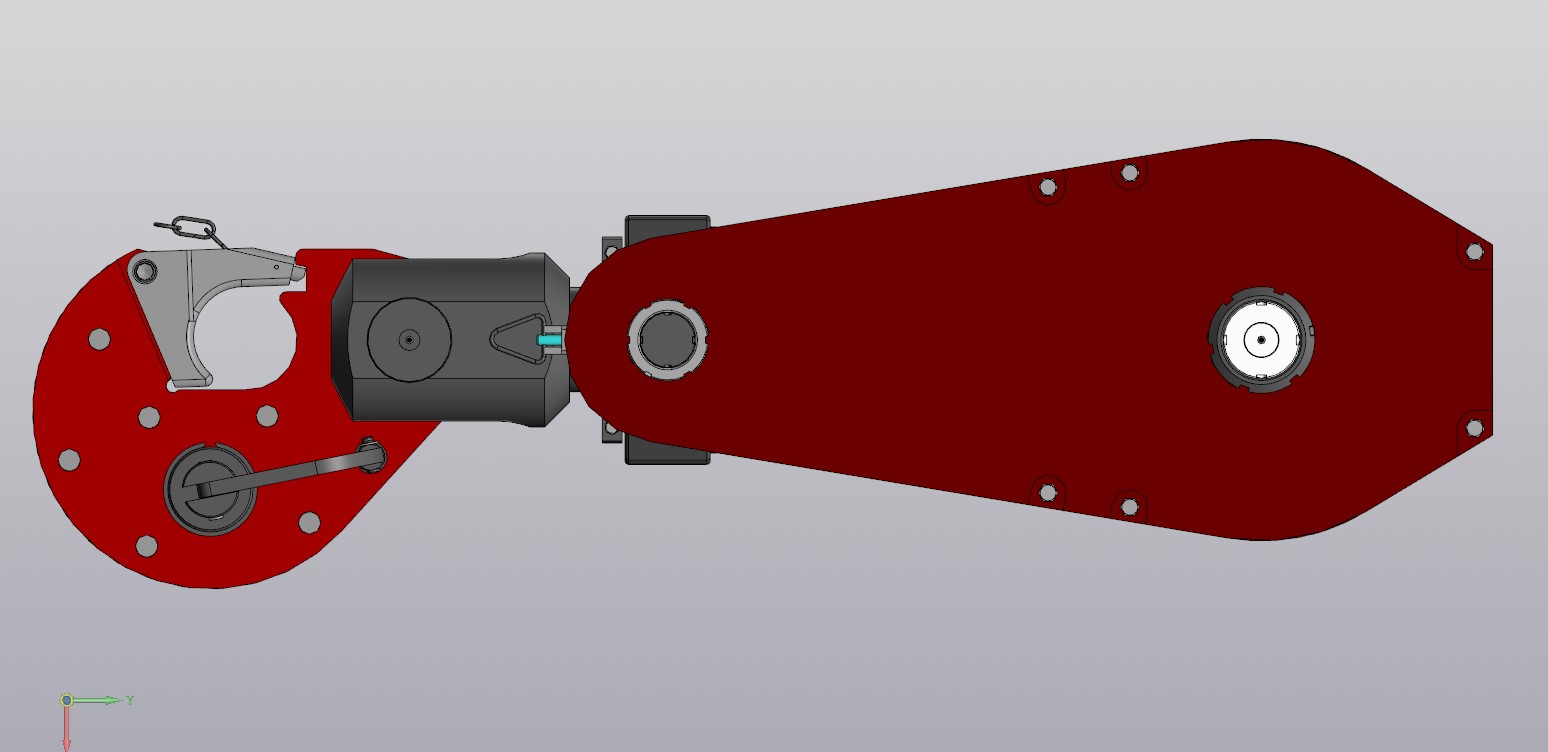

Крюкоблок предназначен для подвешивания бурильных и обсадных колонн. В процессе бурения крюк: удерживает подвешенный на штропе вертикально перемещающийся вертлюг с вращающейся бурильной колонной; воспринимает крутящий момент, возникающий на опоре вертлюга при вращении бурильной колонны ротором; обеспечивает автоматическое запирание центрального рога после ввода в него штропа вертлюга; когда ведущая труба находится в шурфе при переходе от спуско-подъёмных операций к бурению, освобождает штроп вертлюга с ведущей трубой, устанавливаемой в шурф; при переходе от бурения к спуско-подъёмным операциям, надёжно удерживает в зеве крюка штроп вертлюга при внезапных остановках в скважине спускаемой колонны.
Крюкоблок включает в себя:
— четырёх роликовый талевый блок с четырьмя роликами установленные на роликоподшипники, боковинами, осью роликов;
— вилку, цилиндр с подшипником, пружиной и фиксатором;
— крюк трёхрогий, установленный на ось шарнира.
Технические характеристики
Габаритные размеры: 575х575х2055
Масса: 986 кг.
Грузоподъемность: 100 т.
Применяемость: Каскад 100, Каскад 125
Аналог: УПРБ-125, Барс 100
