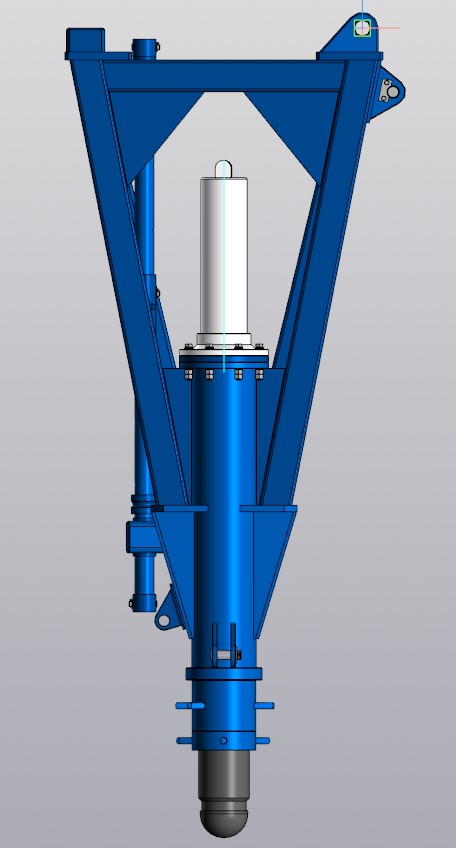

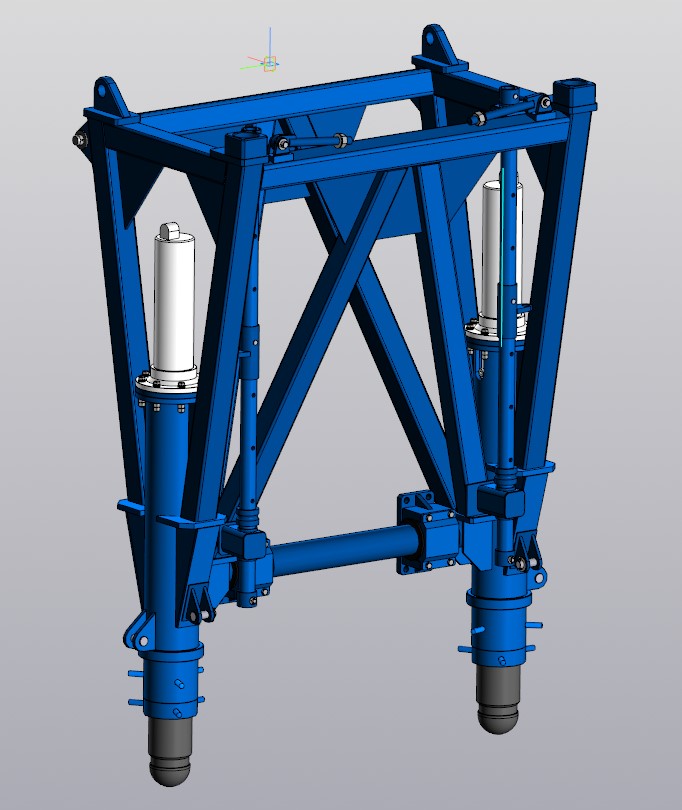

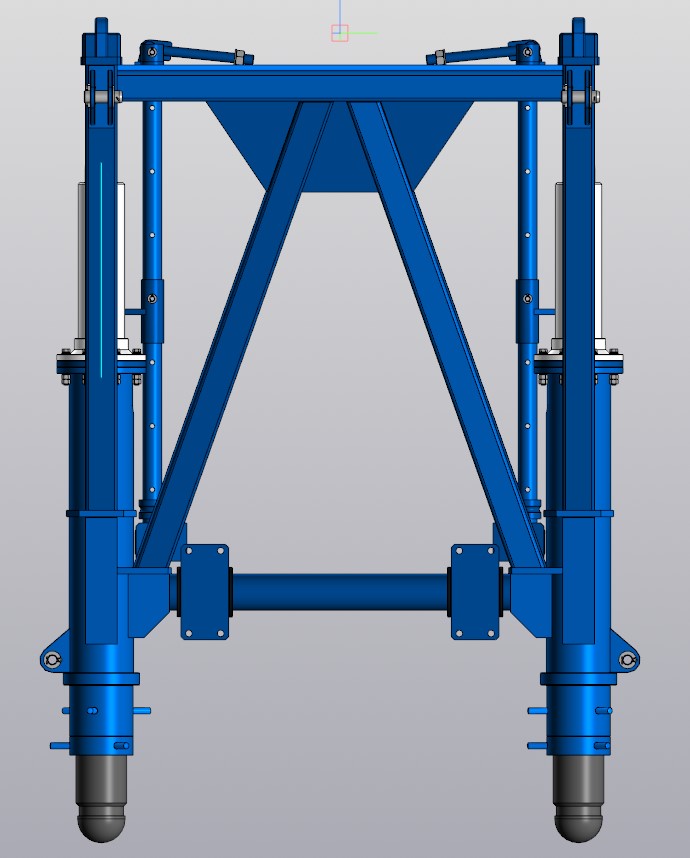

Опора задняя мачты предназначена для восприятия и передачи на фундамент рабочей нагрузки на мачту, возникающей при производстве спускоподъемных операций. Опора задняя представляет собой пространственную цельносварную ферменную конструкцию из металлопроката и крепится к задней части рамы при помощи цапф опорных. Для удержания опоры в нужном положении, используются раскосы, соединяющие верхнюю часть опоры с кронштейнами рамы. Мачта в рабочем состоянии фиксируется с опорой задней посредством откидных стяжек с гайками. Внутри в боковых стойках фермы установлены винты упорные с гайками упорными и контргайками. Винты упорные связаны с гидравлическими цилиндрами двойного действия. Выравнивание установки в горизонтальном положении происходит посредством перемещения винтов в вертикальном направлении, после чего производится ее фиксация гайками и контргайками. Опора задняя служит как опора для мачты в транспортном, так и в рабочем положении установки. Для обеспечения устойчивости всей установки в рабочем положении предусмотрены стяжки резьбовые соединяющею опору с аппарелью. Устойчивость установки при производстве спускоподъёмных операций обеспечивается путём исключения влияния рессор.
Технические характеристики
Габаритные размеры: 1075х1890х2350
Масса: 1520 кг
Применяемость: Каскад 80
Аналог: Барс 80
